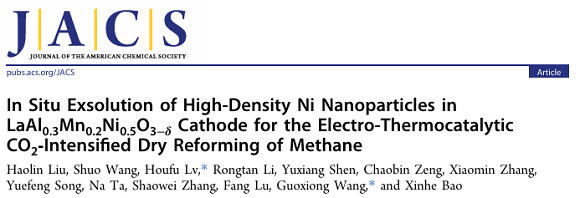

DOI：10.1021/jacs.5c09782

全文概述

本研究報道了一種原位析出高密度Ni納米顆粒的新型鈣鈦礦催化劑 LaAl?.?Mn?.?Ni?.?O?-δ（LAMN），通過Al/Mn共摻雜策略，成功調控Ni顆粒的密度、尺寸與界面結構，實現了在固體氧化物電解池（SOEC） 中電熱催化串聯反應（ETC-DRM） 的高效運行。該體系將甲烷干重整（DRM）、逆水煤氣變換（RWGS）與水電解（H?O electrolysis）三個反應耦合，實現了對高CO?比例原料氣（CO?/CH?=2-4）的高效轉化，CO?與CH?單程轉化率均超過92%，合成氣收率超過93%，展現出優異的催化活性和穩定性。該工作闡明了串聯電熱催化體系中金屬@載體界面位點與催化活性及穩定性之間的構效關系。

文章亮點

（1）創新催化劑設計：通過Al/Mn共摻雜調控鈣鈦礦結構，原位析出高密度（393 μm?2）、小尺寸（13.2 nm）且半嵌入的Ni納米顆粒，形成穩定的金屬-載體界面。

（2）高效電熱催化耦合：在SOEC中耦合DRM、RWGS與水電解反應，突破RWGS熱力學平衡限制，實現高CO?轉化率與合成氣收率。

（3）優異催化性能：在800°C下，CO?/CH?=4時，CH?還原能力達3.91，CH?轉化頻率（TOF）高達73.77 mol·mol?1·s?1。

（4）原位表征與理論計算結合：通過原位XRD、STEM、DRIFTS及DFT計算，揭示了*OH電解在串聯催化中的關鍵作用機制。

（5）良好的結構可逆性與穩定性：催化劑在多次氧化還原循環后仍保持結構完整與高活性，無積碳現象。

圖文解析

圖1：催化劑形貌與界面結構表征

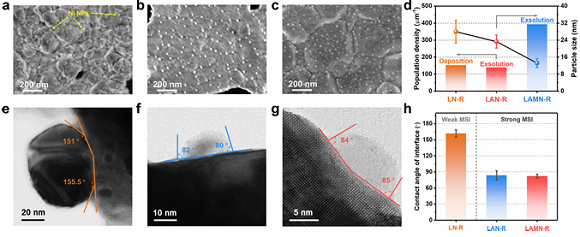

圖（a-c）SEM結果展示不同樣品表面Ni顆粒分布，其中LAMN-R顆粒密度最高。圖Ni顆粒尺寸與密度統計，LAMN-R顆粒密度達393 μm?2，平均粒徑13.2 nm。圖（e-h）STEM與接觸角分析結果顯示，LAMN-R中Ni顆粒半嵌入鈣鈦礦，接觸角約82.2°，表明界面結合強。

圖2：原位結構演變分析

圖（a-c）原位XRD結果顯示，還原過程中LAMN結構保持穩定，Ni顆粒可控析出。圖原位SE-STEM圖像：動態捕捉400-800℃還原過程中Ni顆粒的成核與生長。400℃時出現NiO中間體，600-800℃時逐漸結晶為金屬Ni納米顆粒，800℃下40 min 后顆粒數量達到穩定。圖（e-f）STEM-EDS元素分布圖顯示，還原前LAMN中La、Al、Mn、Ni、O元素均勻分布；還原后Ni元素在表面聚集形成顆粒，其他元素仍均勻分布于鈣鈦礦基底，證實 Ni 的選擇性析出。圖原位BF-STEM圖像：顯示Ni顆粒從鈣鈦礦表面下方成核并嵌入基底，形成“錨定”結構。圖STEM-EELS光譜驗證Ni顆粒為金屬態，且與鈣鈦礦界面存在電子相互作用，進一步證實半嵌入結構的強相互作用特性。

圖3：原子結構與化學環境

圖Ni 3p?/? XPS光譜結果顯示，LAMN-R中Ni?占比僅17.6%，抑制過度還原，保留鈣鈦礦主體結構。圖O 1s XPS光譜結果顯示，LAMN-R吸附氧比例升高，氧空位增多，促進 CO?吸附活化。圖歸一化Ni K邊XANES光譜表明，LAMN-R的Ni K邊向低能偏移，證實Ni物種被還原。圖傅里葉變換 EXAFS光譜結果顯示，LAMN-R出現Ni-Ni散射峰（2.10 ?），證實金屬Ni顆粒形成，同時保留部分Ni-O鍵。圖（e-f）小波變換 EXAFS 圖譜直觀區分Ni-O鍵（k≈4.7 ??1）和Ni-Ni鍵（k≈7.5 ??1）。證實了Ni的還原和Ni-Ni鍵的形成，揭示了Ni納米顆粒與鈣鈦礦載體之間的強相互作用。

圖4：催化性能評估

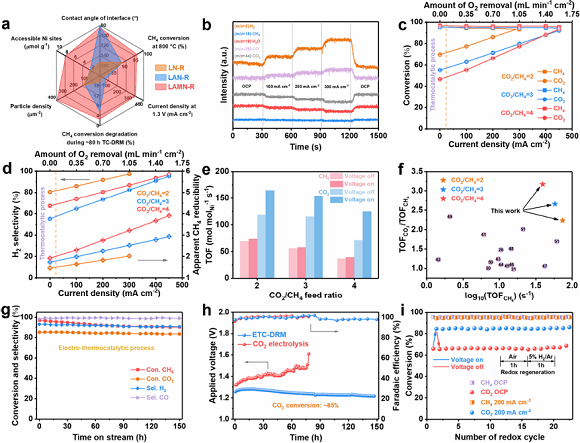

圖雷達圖結果顯示，LAMN-R在多項性能指標上均優于LN-R與LAN-R。圖在線質譜結果表明，H?O與CO?信號同步下降，CO與H?信號上升，證明電解促進RWGS。圖（c-d）為轉化率與選擇性，在電流密度下CO?轉化率>92%，H?選擇性>96%，CH?還原能力顯著提升。圖（e-f）TOF對比顯示，LAMN-R的TOFCH?最高達73.77，且TOFCO?/TOFCH?比達3.18，優于多數報道催化劑。圖（g-i）為穩定性與可逆性測試，結果顯示，連續運行150小時活性穩定，多次氧化還原循環后性能恢復良好。

圖5：串聯催化機理研究

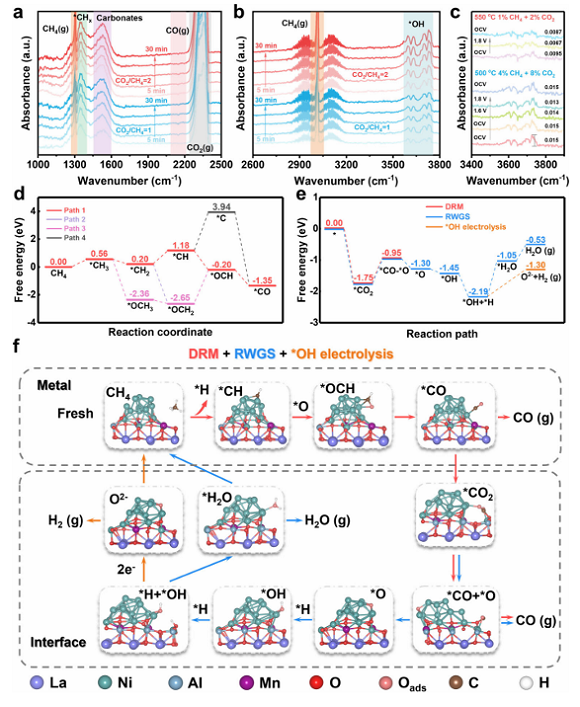

圖（a-b）原位DRIFTS光譜結果顯示，CO?/CH?=2 時，*OH（3600-3800 cm?1）和碳酸鹽物種信號增強，表明 RWGS 反應促進中間體積累。揭示了DRM和RWGS反應中的關鍵中間體和反應路徑，表明高CO?濃度促進了RWGS反應和*OH積累。圖原位電化學DRIFTS光譜顯示，施加電解電壓后OH信號減弱，停止后恢復，證實OH直接參與電化學解離。圖顯示了CH?脫氫生成CO的反應路徑，CH?在Ni位點脫氫，Ni位點上CH?經*CH?→*CH?→*CH→*OCH→*CO路徑轉化，*CH?→*CH為決速步（能壘 0.98 eV）。圖界面位點的串聯反應路徑，DFT計算顯示* OH電解能壘低于氫化為H?O的能壘，是串聯反應關鍵。圖串聯催化示意圖明確CH?在Ni位點脫氫、CO?在界面活化、*OH電解的分工，協同完成DRM、RWGS 與H?O電解耦合。揭示了新的催化反應路徑，即OH通過直接電解生成H?和O2?，而非傳統的加氫脫附路徑。

總結與展望

本研究通過Al/Mn共摻雜策略，成功設計出具有高密度、半嵌入Ni納米顆粒的LAMN鈣鈦礦催化劑，實現了在電熱催化串聯系統中對高CO?比例原料氣的高效轉化。系統通過耦合DRM、RWGS與H?O電解，突破了傳統熱力學限制，實現了高CO?轉化率與合成氣收率。原位表征與理論計算揭示了*OH電解在串聯催化中的關鍵作用，為理解金屬-載體界面與催化性能之間的構效關系提供了新視角。

作者簡介

包信和：物理化學家，中國科學院院士，復旦大學教授。1987年獲復旦大學理學博士學位；1987-1989年在復旦大學化學系任教；1989-1995年獲洪堡基金資助在德國馬普協會柏林FRITZ-HABER研究所進行合作研究；1995年至今，在大連化學物理研究所工作，任催化基礎國家重點實驗室研究員，博士生導師，所學術委員會主任，潔凈能源國家實驗室（籌）能源基礎和戰略研究部部長，中國科學院研究生院教授；2000年8月至2007年2月，任中國科學院大連化學物理研究所所長；2009年4月至2014年6月任中國科學院沈陽分院院長；2015年7月至2017年6月任復旦大學常務副校長；2017年6月起任中國科學技術大學校長。2009年當選為中國科學院院士；2011年當選為發展中國家科學院院士；2016年當選為英國皇家化學會榮譽會士。

汪國雄：復旦大學化學系教授，博士生導師，國家杰出青年基金獲得者(青A)，2000和2006年分別在武漢大學和中國科學院大連化學物理研究所獲得理學學士和博士學位。2007年9月-2010年12月在日本北海道大學催化科學研究中心從事博士后研究，之后進入催化基礎國家重點實驗室工作，現任復旦大學化學系教授，化學系副主任（分管科研）。主要從事CO2、CO和CH4等碳基分子電催化轉化研究，包括催化劑設計與制備、電化學原位動態表征、電解器件與技術等。近年來已在Nat. Chem., Nat. Nanotechnol., Nat. Energy, Nat. Chem. Eng., Nat. Synth., Nat. Commun., Natl. Sci. Rev., Joule, J. Am. Chem. Soc, Angew. Chem. Int. Ed., Adv. Mater., Energy Environ. Sci.等國際知名期刊發表研究論文160余篇，被引次數22991余次，H-指數75。

呂厚甫：蘇州實驗室能源環境材料研究部，助理研究員。2015和2021年分別在鄭州大學和中國科學院大連化學物理研究所獲得理學學士和博士學位，導師是包信和院士和汪國雄教授。2021年-2023年在大連化學物理研究所從事博士后研究，隨后進入蘇州實驗室工作，主要從事電-熱耦合催化CO2還原研究。近年來在Nat. Chem., Nat. Commun., Natl. Sci. Rev., J. Am. Chem. Soc, Angew. Chem. Int. Ed., Adv. Mater.等國際知名期刊發表研究論文30余篇。

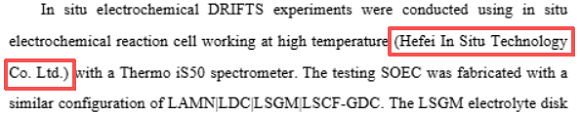

本文使用的原位紅外漫反射池由合肥原位科技有限公司研發，感謝老師支持與認可！

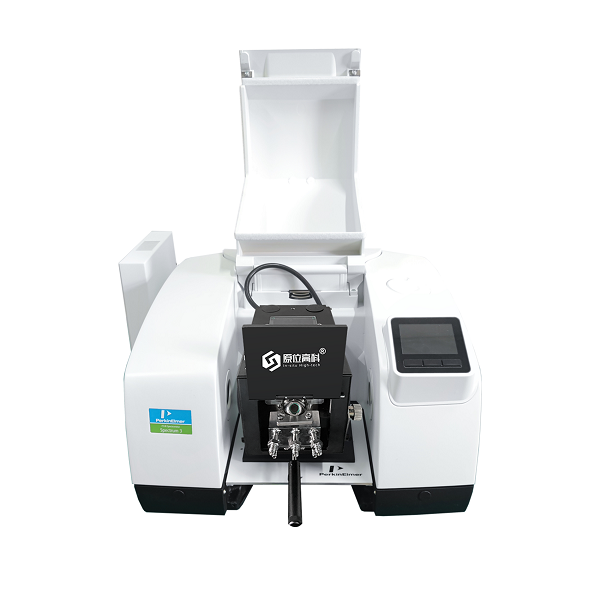

原位紅外漫反射系統

高溫高壓漫反射池

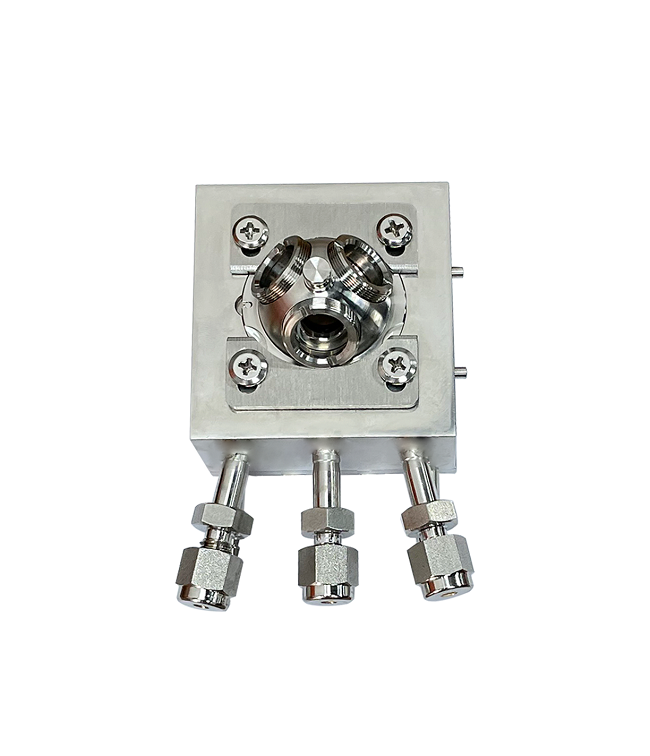

· 池體主要采用316L不銹鋼材質，最高耐溫500℃，耐壓3MPa；哈氏合金材質，最高耐溫800℃，耐腐蝕；
